pei[聚醚醯亞胺的縮寫]:PEI一指聚醚醯亞胺（Polyetherim -百科知識中文網

簡介

美國保險商實驗室規定聚醚亞胺樹脂的長期使用溫度是338T和356T（根據等級），燃燒等級達到UL94V—0（10密耳厚度。）氧指數達47，聚醚醯亞胺符合飛機內件要求的FAA阻燃性和熱稀放性的材料標準。它的玻璃化轉變溫度為419F，並允許在392F下間斷使用，在更高溫度下，產生短期偏移。在356T下，拉伸溫度和撓曲模量分別在41和2068MPa以上。用玻纖、碳纖維增強的材料在接近玻璃態轉變溫度下，具有更高的強度和剛度。

聚醚醯亞胺在高溫和應力下的長期抗蠕變性允許其在許多結構設備中代替金屬和其它材料。在可變溫度、濕氣和頻率條件下表現出很好的電性能。在GHz頻率下的低損耗因數使聚醚醯亞胺具有高的微波可穿性。它的離子型污染物低水準，在 250F100% R． H．和207kPa下120小時用水提取後的導電率，在20兆歐以上，它可用作電子感測器元件的絕緣材料。

聚醚醯亞胺是優良的塗層和成膜材料，能形成適用於電子工業的塗層和薄膜，並可用於製造孔徑< 0.1μm、具有高滲透性的微孔隔膜。還可用作耐高溫膠粘劑和高強度纖維等。

PEI板屬於非結晶性塑膠。是一種無定形的高性能聚合物，是用無定形PEI（聚醚醯亞胺）所製造的工程塑膠經過擠出機高溫擠出而成。

物性表

物理性能	額定值	單位制	測試方法
比重	1.26		ASTM D792
收縮率 - 流動 (0.125 in)	0.0060	in/in	ASTM D955
吸水率 (24 hr)	0.30	%	ASTM D570

物理性能	額定值	單位制	測試方法
密度	1.44	g/cm3	ISO 1183
收縮率 - 流量 (0.118 in)	0.40 到 0.60	%	ISO 294-4

物理性能	額定值	單位制	測試方法
比重	1.28		ASTM D792
熔流率 (337°C/6.6 kg)	4.2	g/10 min	ASTM D1238
收縮率	0.60%		ASTM D955
流動: 0.125 in	0.0040 到 0.0070	in/in
橫向流動: 0.125 in	0.0050 到 0.0070	in/in
吸水率 (24 hr)	0.16	%	ASTM D570

1 ）：PEI是一種穩定性能極佳的熱塑性工程樹脂

2 ）：PEI樹脂的一個突出性能是能夠經受長時間的高溫考驗。此耐高熱性能，加上出色的可燃性和UL實驗室的認證，使PEI樹脂符合了高溫套用的苛刻要求。

3 ）：（延展性）PEI樹脂不但無倫比地兼有高強度與高模量的特性，它還具備突出的延展性。其屈服拉伸延伸得它能夠自由結合各種便於裝配的搭扣配合設計。甚至在只加入了10%玻纖增強的情況下，PEI 2100樹脂也可在零度以下至200℃溫度範圍內保持延展性。

4 ）：（衝擊強度）PEI 1000樹脂具有出色的實際抗衝擊性能。鑒於PEI 樹脂顯示缺口靈敏度，建議遵守標準設計原則。應最大限度地減少注塑部件中的套用力集中點（如尖角），以提供最大有衝擊強度。PEI AT*100樹脂專用於需要高衝擊性能的套用。此系列的缺口Izod衝擊可達15km/mз。

5 ）：（耐疲勞性）對於循環裝填或擺動部件，疲勞是一生要的設計考慮因素。

6 ）：（蠕變行為）在考慮任何熱塑性塑膠的機械性能時，設計師必須認識到溫度，應力水平和負荷持續時間對材料性能的影響。即使在無法使用許多其他熱塑性塑膠的溫度和應力水平下，PEI 樹脂也顯示了極好的抗蠕變性能。

7）：PEI 樹脂具有出色的電性能，在廣泛的環境條件下都能保持穩定。再加上熱性能和機械性能，使PEI 樹脂成為要求極高的電子和電氣套用的理想選擇。

8）（相對介電常數）雖然套用可能需要或高或低的相對介電常數絕對值，但更生要的是這些值整個使用溫度和/或頻率範圍內保持穩定。

PEI 樹脂是高性能無定形工程熱塑性塑膠。

PEI 樹脂具有固有的阻燃性和發煙量少的特性。某些牌號的樹脂在厚度為0.25mm時的等級為UL 94V-0*.其他牌號的樹脂在很大的溫度和頻率範圍內都顯示出高介電常數和高耗散因數。

做為一種無定形熱塑性聚醚醯亞胺，PEI 樹脂將高性能和優良的加工特性結合在一起，將高耐熱性與高強度、模量和廣泛的耐化學腐蝕性集於一身。

一、PEI主要特性

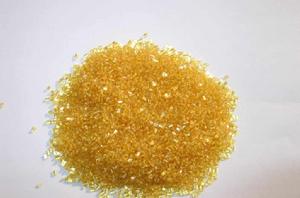

1、PEI中文名字（聚醚醯亞胺）是琥珀色透明固體,有良好的阻燃性和低煙度,燃燒等級為UL94-V-0級。

2、PEI具有很強的高溫穩定性.耐高溫,熱變形溫度達220℃,可在-160一180℃的工作溫度下長期使用。

3、水解穩定性很好,耐高溫,耐蒸汽；

4、聚醚醯亞胺具有很好的抗紫外線、Y射線性能。

二、套用

取代金屬製造光纖連線器,可使元件結構最佳化,簡化其製造和裝配步驟,保持更精確的尺寸。用於汽車領域,如用以製造高溫連線件、產,　高功率車燈和指示燈、控制汽車艙室外部溫度的感測器和控制空氣和燃料混合物的感測器。還可用作耐高溫潤滑侵蝕的真空泵葉輪、在180℃操作的蒸餾器的磨口玻璃接頭（承接口）、非照明的防霧燈的反射鏡。

套用領域

由於PEI具有優良的綜合平衡性能，卓有成效地套用於電子、電機和航空等工業部門，並用作傳統產品和文化生活用品的金屬代用材料。用PEI取代金屬製造光纖連線器，可使元件結構最佳化，簡化其製造和裝配步驟，保持更精確的尺寸。用於汽車領域，如用以製造高溫連線件、高功率車燈和指示燈、控制汽車艙室外部溫度的感測器（空調溫度感測器）和控制空氣和燃料混合物溫度的感測器（有效燃燒溫度感測器）。還可用作耐高溫潤滑油侵蝕的真空泵葉輪、在180℃操作的蒸鎦器的磨口玻璃接頭（承接口）、非照明的防霧燈的反射鏡。

注塑模工藝條件

乾燥處理：PEI具有吸濕特性並可導致材料降解。要求濕度值應小於0.02%。建議乾燥條件為150℃、4小時的乾燥處理。

熔化溫度：普通類型材料為340～400℃；增強類型材料為340～415℃。

模具溫度：107～175℃，建議模具溫度為140℃。

注射壓力：700～1500bar。

注射速度：使用儘可能高的注射速度。

機器選擇;

PEI*樹脂可以在大多數標準注塑機上注塑。建議使用往復式螺桿注塑機。

確定用於注塑特定PEI*樹脂部件的設備大小時，應考慮的兩個基本因素是總注射重量和總投影面積。

一般在總注射量（所有模腔加上流道和澆口）等於機器能力的30到80%時，可獲得最佳效果。在使用大型機筒時，如果注射亘太小，則可能會不必要地延長樹脂滯留時間。如果有必要在適宜溫度範圍內在較高溫度下進行注塑，減少材料熱降解的可能性通常要求減少滯留時間。因此，為了達到較高溫度注塑要求，建議最小的注射大小也應大於機器能力的60%.

確定完全注射的總投影面積（所有型腔加上承受注射壓力的流道面積）後，應為每平方工英寸的投影面積提供4到6噸的鎖模力，以便減少部件的溢料。玻璃增強樹脂可能需要稍高一點的鎖模力（估計每平方英寸要增加一噸夾緊力）。壁厚、流程長度和注塑條件決定著實際所需的鎖模力噸位。

機筒選擇和螺桿設計注意事項：

加工PEI*樹脂時，通常可以採用適用天相容螺桿和機筒的傳統製造材料。建議使用雙金屬機筒。

根據螺桿直徑，最好使長徑比為20:1 ，壓縮比為2.2:1 。此外，還建議使用短進料區（5段）和長壓縮區（11段），同時通過一個恆定的錐度逐漸過渡到一個較短的計量區（4段）。壓縮應在一個逐漸過渡的恆定錐度上完成，因為急劇的變化可能導致過大的剪下力和材料降解。如果無法選擇特定的螺桿，經證明使用長徑比為16:1到24:1、壓縮率為1.5:1到3.0:1的通用螺桿是成功的。建議不要使用帶排氣孔的機筒來加工PEI*樹脂。止回閥應為滑動逆止環類型。在螺桿計量區中，通常流通間隙至少要占流動區域橫斷面的80%.

PEI無定形,具有傑出的耐高溫、高強度、高模量及廣泛的耐化學劑性，天性耐燃,且煙氣排放量低，高的介電常數和損耗因數

商品名：ULTEM：

PEI 塑膠原料

※美國GE 1000-1000/7101,1010-1000/7001,ATX200,2100,220

產品介紹：

※PEI無定形,具有傑出的耐高溫、高強度、高模量及廣泛的耐化學劑性。 ※天性耐燃,且煙氣排放量低。 3、高的介電常數和損耗因數耐高溫，高流動

PEI 塑膠原料 (聚醚醯亞胺)

※美國GE：1000；1000F；1000P；1000R；1010；1010F；1000R；1100；1100F；1100R；1110；1110F：8015；D9065；9075； 9076；ATX100；ATX100F；ATX100R；ATX200；ATX200F；ATX200R 2) 日本寶理/日本出光：1140A6，K531A1，6165A4 PEI 美國GE 1100F-2187 PEI 美國GE 1010-7101 PEI 美國GE 2100 PEI 美國GE 2200 PEI 美國GE 2300 PEI 美國GE 1000-1000 PEI 美國GE 1000-7101 PEI 美國GE 1010-1000 PEI 美國GE 2210R-111/7301 PEI 美國GE 2300R-111/7301 PEI 美國GE 2310R-111/7301 PEI 美國GE ATX200F

材料性能表

※注塑未增強型標準 1000,1000F,1000P,1000R

※易流動性 1010,1010F,1000R

※加顏料的樹脂 1100,1100F,1100R ,1110,1110F

※中等耐熱性 1285,LTX300A,LTX300B

※增強型玻璃纖維增強型 2100,2100N,2100R,2110,2110N,2110R,2200,2200R,2210,2210R,2300,2300N,2300R 2310,2310R,2400,2410,2410R

※研磨玻璃纖維增強型 2212,2212R,2312,2313

※玻璃纖維/礦物增強型 3451,3452

※碳纖維增強型 7201,7801

※耐磨性未增強型 4001 增強型 4000,4211

※抗衝擊性變化 HTX1010F,HTX1050F,HTX2000F,HTX2001F

※耐化學劑性未增強型 CRS5001,CRS5011,CRS5011F,CRS5011R

※增強型 CRS5111,CRS5112,CRS5711,CRS5201,CRS5201R,CRS5211,CRS5211R ,CRS5301 ,CRS5311

※航空樹脂未增強型 9075,9076 增強型 AR9100,AR9200,AR9300

※混合級 PEI/PCE 混合 ATX100,ATX100F,ATX100R,ATX200,ATX200F,ATX200R

※PEI/PPO 混合 MD133

※擠塑航空樹脂 8015,D9065

pei[聚醚醯亞胺的縮寫]

基本信息

簡介

物性表

套用領域

注塑模工藝條件

相關詞條

pei[聚醚醯亞胺的縮寫]

pi[聚醯亞胺]

微注射成型

熱門詞條
